SR摆动夹具回转夹具AS4B

SR摆动夹具回转夹具AS4B,是日本SR株式会社(有的也叫日本SR工程有限公司)生产的气动夹具,采用固定管道系统,既节省了建设成本,又不担心软管断裂,安全可靠。由于招角是可变类型(10-30”)在某些情况下可在现场进行调整。

SR摆动夹具回转夹具AS4B

SR摆动夹具回转夹具AS4B相关型号:SR摆动夹具回转夹具AS2 SR摆动夹具回转夹具AS2B SR摆动夹具回转夹具AS4 SR摆动夹具回转夹具AS4 SR摆动夹具回转夹具AS6 SR摆动夹具回转夹具AS6B

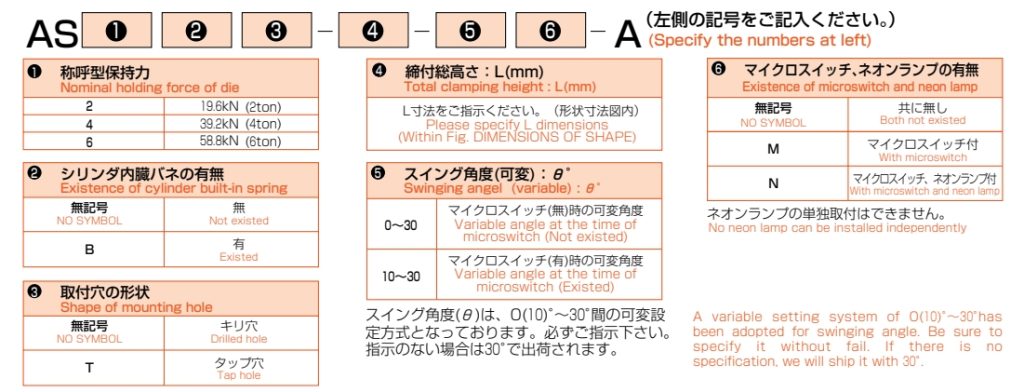

SR摆动夹具回转夹具AS4B表示方法:AS➀-➁-➂-➃-➄-➅-A,数字➀-➁-➂-➃-➄-➅分别意义

SR摆动夹具回转夹具AS4B

SR摆动夹具回转夹具AS系列使用注意事项:
请务必通过夹紧侧面的指示器确认夹紧量的调整(初期)。另外使用时,紧固高度(L尺寸)的调整量为±3mm。现场调整L尺寸后,请务必实施防松动的三重锁定。
使用注意事项
内置夹板退避机构,以防止空夹紧状态下的误动作引起的模具保护,如有必要,请在贵公司对模板的安装面侧实施加工。
关于U槽部的模具夹紧面,请参照NSY。模具高度(H尺寸)的加工公差请在紧固量(a尺寸)的20%以内实施。
夹具及模具保持力存在±10%以内的偏差,请注意气缸内装有固定节流阀。请仅在各夹具需要同步时使用速度调整阀。
